Les 5: Slee

De laatste les is om te zien of alle tools goed te gebruiken zijn. Ook zullen we kijken naar het spiegelen van een object met behulp van de scale tool. Eerst zullen we alle componenten afzonderlijk maken en daarna in elkaar zetten. Het object wat we zullen maken is een slee.

De slee bestaat uit 9 onderdelen. Deze slee wordt gemaakt van hout en verdiepte verbinding tussen  zijkant en tussenbak (raveling). De linker en rechter zijkant zijn elkaars spiegelbeeld, er zijn twee identieke tussenbalken een ook de vijf plankjes aan de bovenkant zijn gelijk.

Het frame

Het frame is het lastigste om te bouwen. Hieronder de bouwtekening:

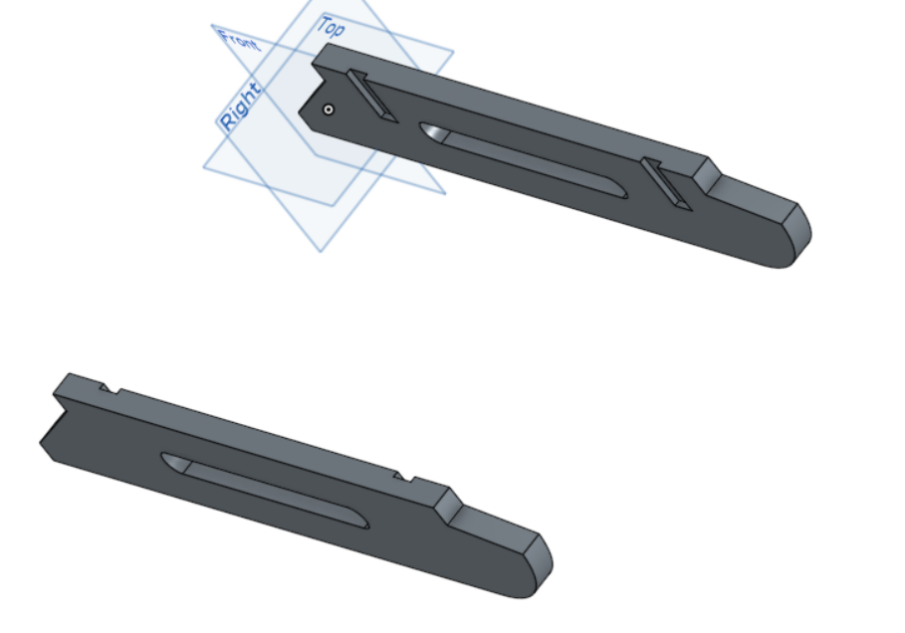

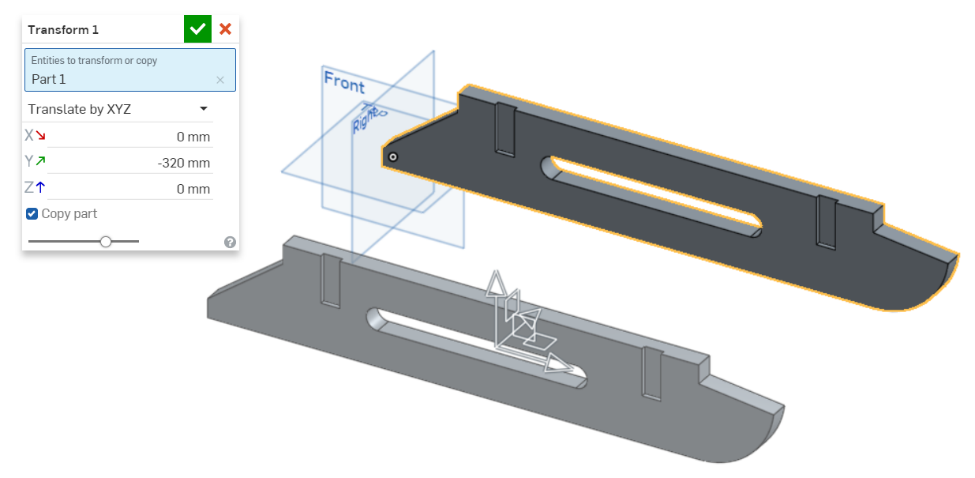

Als je één zijkant helemaal klaar hebt, dus met dikte en uitsparing, dan kan je deze kopiëren. Het kopie plaatsen we (voorlopig) op -320mm. in de y-richting. De uitsparing zit nu aan de verkeerde kant. Dit moeten we slim oplossen.

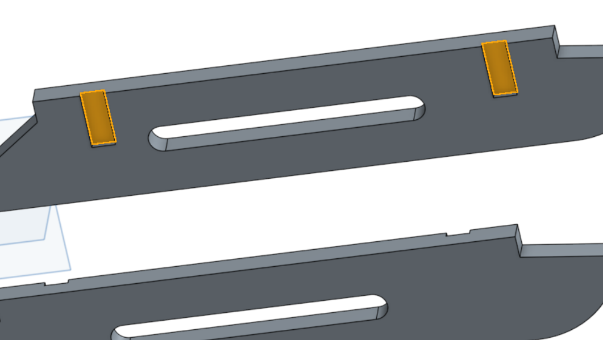

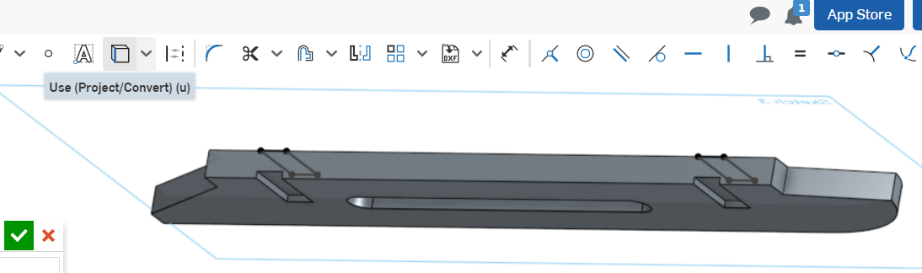

We vinken ‘Transform 1’ eerst ‘OK’. Dan maken een nieuwe sketch aan op het vlak waar die nieuwe uitsparingen moeten komen, de binnenkant. We kantelen de tekening terug naar de uitsparingen die we straks weg willen hebben. Daar selecteren we de twee vlakken van de uitsparingen en klikken op de ‘Use’ functie.

Hiermee neem je vlakken over op de nieuwe sketch. Sluit de sketch af. Selecteer de uitsparingen die je weg wilt hebben opnieuw, nu om ze met ‘extrude’ ook werkelijk weg te halen. Daarna ga je nieuwe uitsparingen maken uit de vlakken die met de ‘use tool’ zijn gemaakt.

De balken

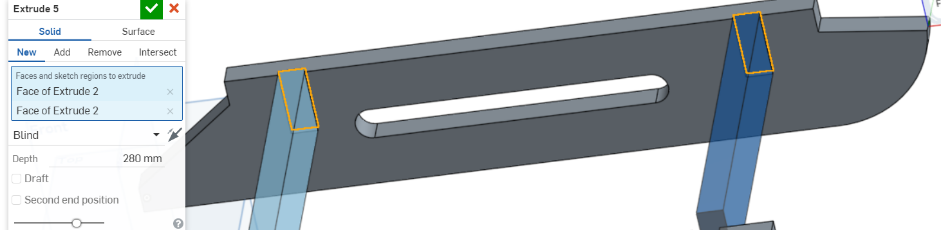

Nieuwe onderdelen maken met ‘extrude’: De tussen balken, die moeten 280mm lang worden. Selecteer twee vlakken van de uitsparing. Extrude deze twee vlakken 280mm, maar kies voor ‘new’. Onshape maakt nu twee nieuwe onderdelen aan.

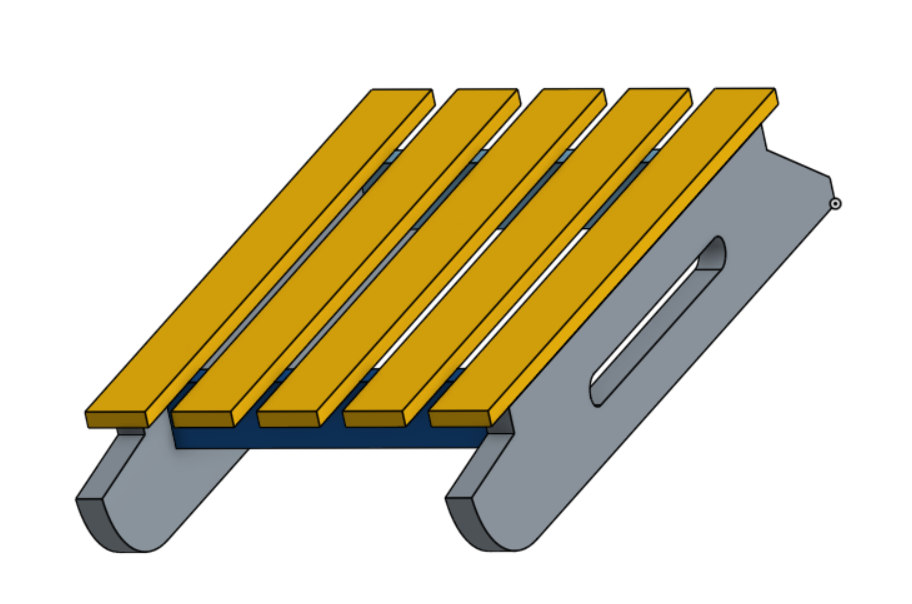

Je ziet dat deze balken er wel mooi tussen passen, maar er is wat ruimte. Dat is niet erg, dat kunnen we met de Assembly oplossen, maar je kan het in de part studio ook al doen. Je kan dan soms beter zien hoe nieuwe onderdelen erin passen. Wil je rechter zijkant laten aasluiten, dat kan door ‘Transform 1’ aan te passen. Om dit goed te doen, moet je een reken-raadseltje oplossen. ( y = -20 maakt dat er 2 x 10 mm tussen de uitsparingen ruimte is. Er is in werkelijkheid 280 mm tussenruimte, dus y = -280) Nu wil ik bovenop de slee 5 planken van 40 mm breed, 12 mm dik en 500 mm lang. Ik wil dat de planken over de breedte mooi verdeeld zijn, maar ook in de lengte. Het eindresultaat moet er ongeveer zo uit komen te zien:
