Les 5: Slee

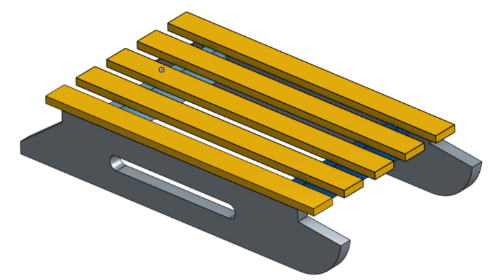

De laatste les is om te zien of alle tools goed te gebruiken zijn. Ook zullen we kijken naar het spiegelen van een object met behulp van de scale tool. Eerst zullen we alle componenten afzonderlijk maken en daarna in elkaar zetten. Het object wat we zullen maken is een slee.

De slee bestaat uit 9 onderdelen. Deze slee wordt gemaakt van hout en verdiepte verbinding tussen  zijkant en tussenbak (raveling). De linker en rechter zijkant zijn elkaars spiegelbeeld, er zijn twee identieke tussenbalken een ook de vijf plankjes aan de bovenkant zijn gelijk.

Het frame

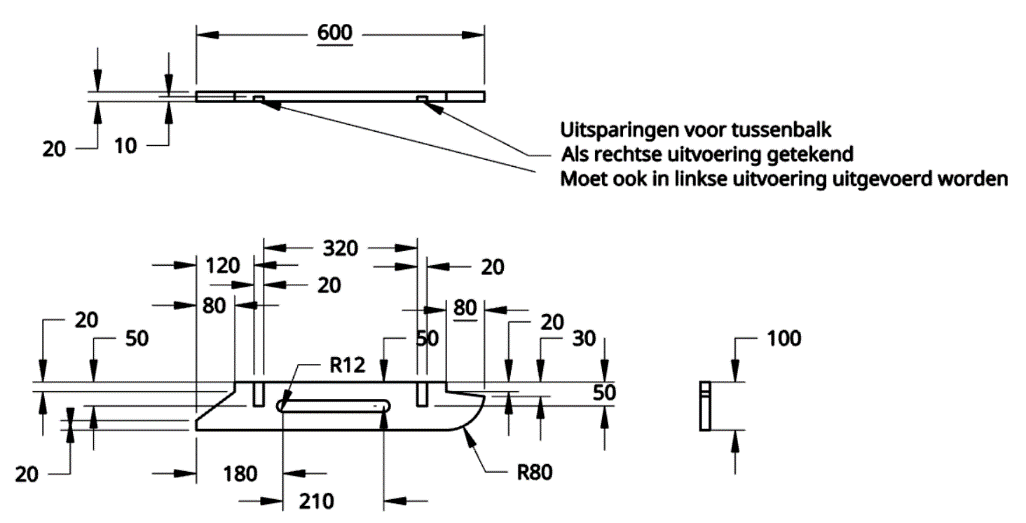

Het frame is het lastigste om te bouwen. Hieronder de bouwtekening:

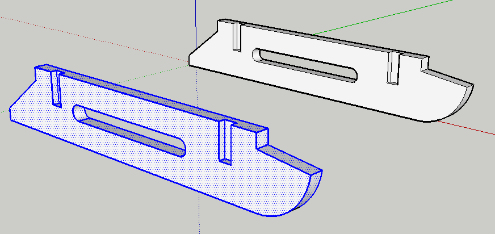

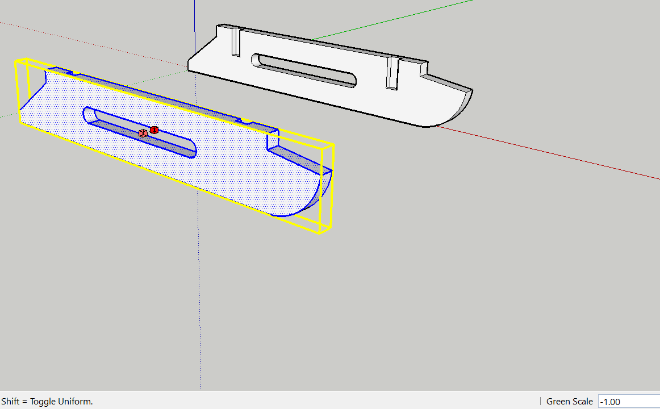

Als je één zijkant helemaal klaar hebt, dus met dikte en uitsparing, dan kan je deze kopiëren. Het kopie gaan we daarna spiegelen. Denk vooraf even na, de uitsparingen moeten naar binnen wijzen. De rechterzijkant (op de achtergrond) is gekopieerd, het kopie staat op de voorgrond. Dit kopie moeten we gaan spiegelen. Dit doen we met de Scale tool. We selecteren de Scale tool terwijl het onderdeel nog geselecteerd staat.  Met de Scale tool geselecteerd komen er “handvaten” bij. Om te spiegelen gebruiken we alleen de binnenste handvaten. Pak het buitenste groene blokje vast en beweeg het naar binnen. Het onderdeel wordt nu gespiegeld maar de dikte is nu ook flexibel. Onderin staat de mate verschaling. Een spiegeling is een negatiever verschaling. Een veschaling van -1.0 is perfect gespiegeld.

De balken

Er zijn twee soorten balken: 2 tussenbalken 280 x 50 x 20 mm. 5 bovenplanken 500 x 40 x 12 mm. Let op de richting van de onderdelen! Teken ze in de juiste richting op het in elkaar zetten te vergemakkelijken.

In elkaar zetten

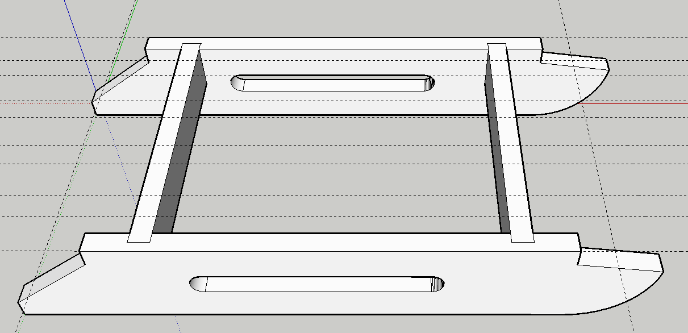

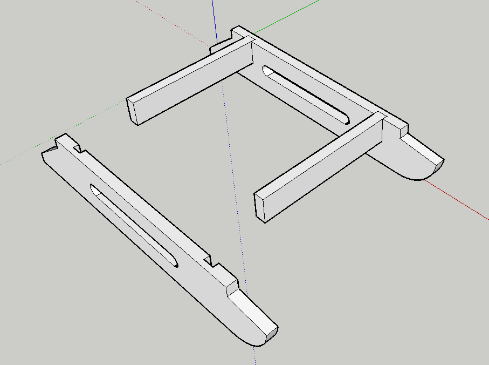

Het eerste wat we in elkaar zetten zijn de twee zijkanten met de 2 kleinere balken zoals hieronder te zien is:

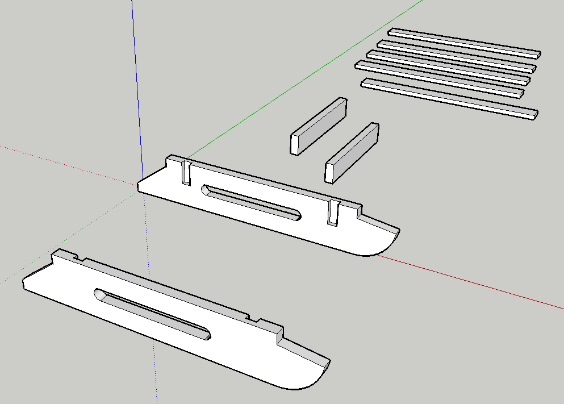

Na alle componenten klaar te hebben, moeten we deze in elkaar zetten. Hiervoor zul je veel hulplijnen nodig hebben.

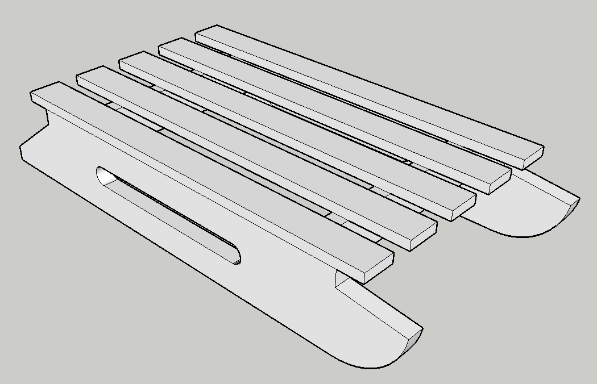

Hierna kunnen de andere balken op de slee gelegd worden met het resultaat:
